奥氏体不锈钢本色钝化处理解决方案

 很多朋友因为各种原因，想要了解不锈钢钝化工艺，以便为自己的五金生产提供更好的防锈保障，安捷诚公司在综合自己多年不锈钢钝化领域的经验特此提出自己关于奥氏体不锈钢本色钝化处理的一个解决方案，望对大家有所帮助.

一、钝化的基础了解

钝化的原理：
    钝化：金属经氧化性介质处理后，其腐蚀速度比原来未处理前有显著下降的现象称金属的钝化。例如铁在稀硝酸中很快就溶解，但在浓硝酸中溶解现象就几乎完全停止了；铝在稀硝酸中很不稳定，但却可以用铝制容器来储存浓硝酸。这些钝化现象叫化学钝化。
钝化的原理：
  钝化的机理可用薄膜理论来解释，即认为钝化是由于金属与氧化性介质作用，作用时在金属表面生成一种非常薄的、致密的、覆盖性能良好的、能牢固地吸附在金属表面上的钝化膜。这层膜成独立相存在，厚度约为1-10nm，可用光学分析法测出。通常是金属和氧的的化合物。它起着把金属与腐蚀介质完全隔~开的作用，防止金属与腐蚀介质直接接触，从而使金属基本停止溶解。

不锈钢钝化化学反应过程：
第一步 Fe离子的浸蚀与氧化
Fe·H20+OS≒[FeOH·OS]ad+H++e
[FeOH·OS]ad≒[FeO·OS]ad+H++e
[FeO·OS]ad+H2O≒FeOOH+OS十H++e
[FeO·OS]ad≒FeO+OS

第二步 金属氧化物的生成
FeOOH+Cr+H2O≒CrOOH+Fe·H20
2FeOOH≒Fe203+H20
2CrOOH≒Cr203+H20
MO+3FeO+3H2O≒MOO3+3Fe·H2O
Ni+FeO+2H20≒NiO+Fe·H20
(其中Os表示钝化过程中的催化剂，且在钝化过程中浓度不变，ad表示吸附中间体。)由此可知钝化膜的主要成份是Fe2O3、Cr203、CrOOH、NiO、MO以MOO3形式存在

钝化的优点
1.与传统的物理封闭法相比，钝化处理后具有经对不增加工件厚度和改变颜色的特点、提高了产品的精密度和附加值，使操作更方便;
2.由于钝化的过程属于无反应状态进行，钝化剂可反复添加使用因此寿命更长、成本更经济
3.钝化促使金属表面形成的氧分子结构钝化膜、膜层致密、性能稳定，并且在空气中同时具有自行修复作用，因些与传统的涂防锈油的方法相比，钝化形成膜更稳定、更具耐蚀性


钝化的作用
■  预防不锈钢的局部腐蚀。一般不锈钢易产生的各种腐蚀，都与表面状态有关。钝化可以消除各种腐蚀的萌生源，使临界腐蚀的电位变正
■  钝化使不锈钢表面具有足够的清洁度，钝化可以消除不锈钢表面层的金属污染物，以及嵌入不锈钢的杂质，如低熔物和游离铁等，使表面的铬、镍富集而稳定。
■  提高不锈钢在环境介质中的热力学稳定性。经过钝化处理的不锈钢，在金属电位中处理于较正的位置，即与贵金属接近。化学性稳定，而未钝化的不锈钢为活化状态，处于电位较负的位置。与普通钢铁相近

钝化液的优势：
■ 钝化液不含传统有毒物质“铬酸”，同行业第一家率先自主通过USA标准FDA检测合格。产品符合当今环保要求。可提供SGS检测报告；
■ 产品种类齐全，我们根据多年来市场的需要开发出多种类型的钝化液以满足不同客户对产品的不同要求，适用性更理想；
■ 保护效果最明显，通过本工艺处理最佳盐雾测试NSS，可提高3-8倍以上防锈性能
■ 维护简单，可重复使用，只需依照维护方法定期检测补充即可；
■ -配有专业的技术工程师，技术服务更及时、更专业，让您使用无后顾之忧。


二、不锈钢钝化所需设备
1.塑料箱、塑料槽、玻璃钢槽、不锈钢槽。低碳钢制造时需用PVC塑料内衬。 其余容器用户可以根据自己场地及产能要求灵活调整。
2.塑胶手套、护目镜
3.氢氧化钠或者碳酸钠（当产品表面有拉丝，喷砂，盲孔，焊接，螺纹等表面处理工艺的时候为了清洗干净可以采取中和处理辅助清洗.）
4.纯净水（产品表面光洁度要求高的时候可以采用，可以有效清除水渍和自来水中的氯离子）


三、不锈钢钝化的工艺流程：
   除油--漂水--钝化---二次流动清水漂洗--中和--漂水--烘干（晾干）--包装

      ①   ②       ③                   ④                 ⑤    ⑥          ⑦                  ⑧
1、 除油是为了把不锈钢工件表面的油渍洗掉（10分钟）
2、 过水是把残留在工件表面的除油剂冲洗干净（自来水1～3分钟）
3、 钝化液是我公司的安捷诚不锈钢环保钝化液AJC2001，原液使用，15~30分钟
4、 过水是把残留在工件表面的钝化液冲洗干净（自来水1～3分钟）
5、 中和（5%浓度的碳酸钠水溶液）是为了彻底的清楚工件牙口以及盲孔里的残留药水（3分钟）
6、 过水是为了清除工件表面的中和药水的残留
7、 由于普通自来水里面含有杂质，用纯净水可以去除杂质和水痕（1～3分钟）
8、 用低于180C°的烤箱烘干或晾干（时间看工件大小与结果）


四、钝化质量检测

1.盐雾测试：依据QQ-P-35B要求采用5%NaCL溶液连续喷雾测试，根据生锈的时间长短来鉴定钝化膜质量的好坏。
2.硫酸铜滴定检验：用8gCuS04+500mLH20+2～3mLH2S04溶液滴入样板表面，保持湿态，如6min内不出现铜的析出为合格。
3.蓝点测试：用5克铁氰化钾K3[Fe[CN6]]加1毫升98%硫酸和5毫升36%的盐酸加入适量蒸馏水配制成总体积为100毫升的溶液【现用现配】，30秒内观察显现蓝点情况，有蓝点为不合格，无蓝点为合格.

五、废水处理
为了环保起见，建议清洗工件表面后，将所排出的酸性废水溶液集合水池，然后用碱盐（石灰、碳酸钠、 氢氧化钠）中和，沉淀，过滤，当 PH 值 7~8 时排放。

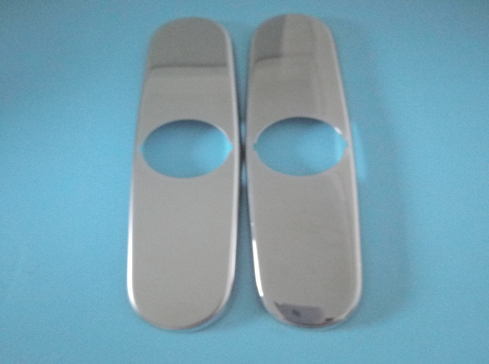

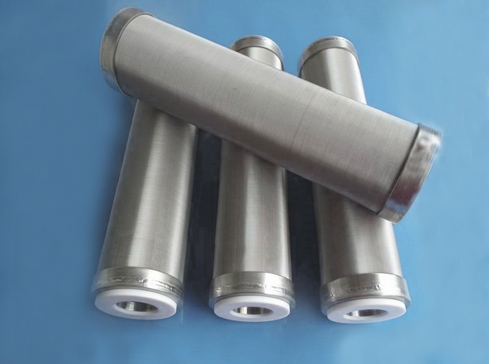

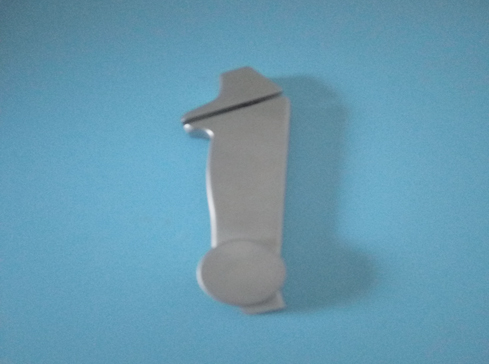

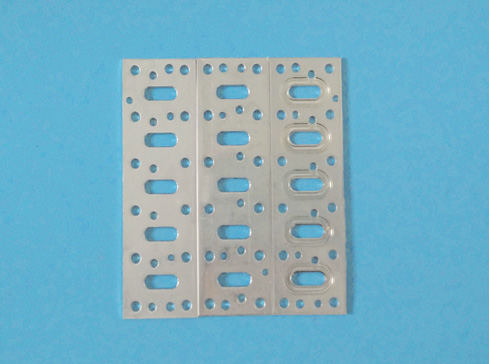

案例展示：
